CR32-10 A-F-A-E-HQQE 3x400/690 50 HZ
Pompe centrifuge verticale multicellulaire avec orifices d'aspiration et de refoulement au même niveau. La tête et la base de la pompe sont en fonte - toutes les autres pièces en contact avec le fluide sont en acier inoxydable (EN 1.4301)
Accéder à la description complète
Détails du produit
CR 32-10 A-F-A-E-HQQE
Pompe centrifuge, multicellulaire, verticale avec orifices d'aspiration et de refoulement au même niveau (inline). La tête de pompe et le chassis sont en fonte - toutes les autres pièces en contact avec le fluide sont en acier inoxydable. La garniture mécanique à cartouche assure une grande fiabilité, une manipulation sécurisée ainsi qu'une maintenance et un accès faciles. La transmission de puissance est effectuée par un accouplement. Le raccordement à la tuyauterie est effectué par des brides DIN.
La pompe est équipée d'un moteur ventilé asynchrone monté sur pied, 3-phasé.
Liquide:
Liquide pompé: Eau
Plage température liquide: -30 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 2934 mn-1
Débit nominal: 30 m³/h
Hmt nom.: 152.5 m
Orientation de la pompe: Verticale
Système de garniture mécanique: Simple
Code de la garniture mécanique: HQQE
Certifications: CE,EAC,UKCA
Certifications pour l'eau potable: WRAS,ACS
Tolérance courbe: ISO9906:2012 3B
Matériaux:
Base: Fonte
Base: EN 1563 EN-GJS-500-7
Base: ASTM A536 80-55-06
Roue: Acier inox.
Roue: EN 1.4301
Roue: AISI 304
Palier: SIC
Palier support: Graflon
Installation:
Maximum ambient temperature: 60 °C
Pression maximale de service: 30 bar
Pression maximum à la température indiquée: 30 bar / 120 °C
Pression maximum à la température indiquée: 30 bar / -30 °C
Type raccordement: DIN
Taille raccordement d'entrée: DN 65
Taille raccordement de sortie: DN 65
Pression nominale pour le raccordement: PN 40
Taille de la bride du moteur: FF300
Donnée électrique:
Norme moteur: IEC
Type moteur: 160LB
Classe de rendement IE: IE3
Puissance nominale - P2: 18.5 kW
Puissance (P2) requise par pompe: 18.5 kW
Fréquence d'alimentation: 50 Hz

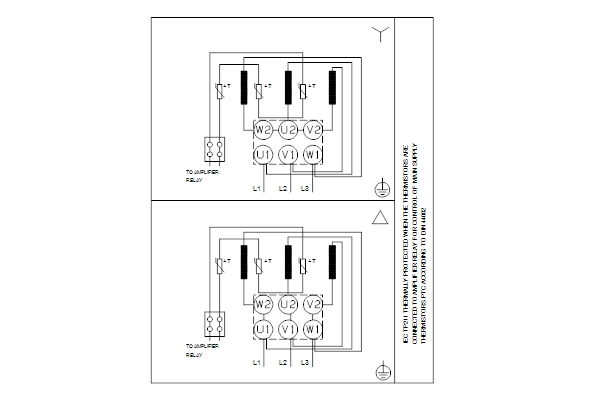

Tension nominale: 3 x 380-415D/660-690Y V
Courant nominal: 34,5-32,5/20,0-18,8 A
Intensité démarrage: 830-980 %
Cos phi - facteur de puissance: 0.89-0.85
Vitesse nominale: 2940-2950 mn-1
Rendement: IE3 92,4%
Rendement moteur à pleine charge: 92.4-92.4 %
Rendement moteur à 3/4 charge: 93.2 %
Rendement moteur à 1/2 charge: 93.2 %
Nombre de pôles: 2
Indice de protection (IEC 34-5): 55 Dust/Jetting
Classe d'isolement (IEC 85): F
No moteur: 85U17528
Commandes:
Frequency converter: AUCUN
Autres:
Indice d'efficacité minimale, MEI : 0.70
Poids net: 201 kg
Poids brut: 246 kg
Volume d'expédition: 0.808 m3
N° VVS danois: 385906100
N° RSK suédois: 5824887
N° LVI finlandais: 4925474
Cr32
Connectez-vous
pour voir vos prix et les stocks
Sélectionner la quantité
P.
Min: 1 P. | Multiple: 1 P.
Min: 1 P. | Multiple: 1 P.
Spécificités techniques
Info produit
Gamme
Cr32
Multiple de vente
1
Code Douane
84137075
Pompe centrifuge multicellulaire
étage de pression pour raccordement de flasque sortie
PN 40
raccord de l'étage de compression à bride côté entrée
PN 40
type raccordement côté sortie
à bride
diamètre raccordement côté refoulement
DN 65
diamètre raccordement côté alimentation
DN 65
raccord côté d’alimentation
à bride
classe de qualité matériau hélice
acier inoxydable RVS 304 (1.4301)
température moyenne (permanente)
-30...120 °C
classe de qualité corps de pompe
fonte GGG50(GJS-500-7)
moteur avec arbre rallongé
Non
classe d’isolation selon IEC
F

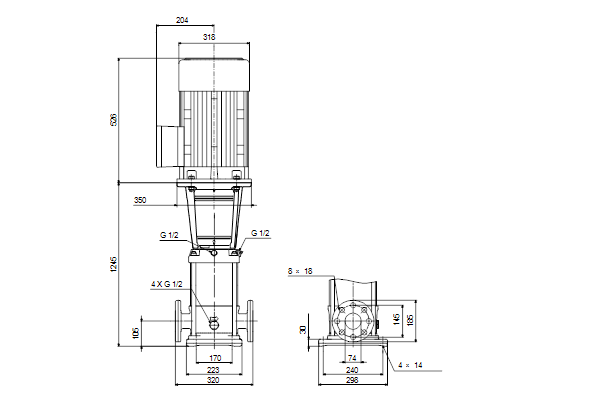

hauteur pompe
1771 mm
matériau corps de pompe
fonte
Pression de travail max.
30 bar
moteur à régulation du régime
sans
type de réglage de vitesse
autre
amorçage automatique
Non
standard radio 4G
Non
standard radio 2G
Non
protocole pris en charge pour le bus LIN
Non
protocole pris en charge pour LON / LONWorks
Non
protocole pris en charge pour BACnet MS / TP
Non
protocole pris en charge pour Modbus TCP
Non
protocole pris en charge pour CAN / CANOpen
Non
protocole pris en charge pour Modbus RTU
Non
compteur d'impulsions d'interface
Non
interface Pulse Width Modulation (PWM)
Non
interface PT100 / PT1000 / PTC
Non
signal d'interface 0-20 mA / 4-20 mA
Non
signal d'interface 0-10 V / 2-10 V
Non
standard radio 5G
Non
protocole pris en charge pour BACnet IP
Non
avec protection contre la marche à sec
Non
communication
sans
classe d'efficacité du moteur
IE3
moteur standard
Oui
type de raccordement côté sortie
EN 1092-2
raccordement standard côté entrée
EN 1092-2
hauteur de refoulement selon débit volumétrique (BEP)
1495.11 kPa
débit volumétrique (BEP)
30 m³/h
indice d'efficacité minimum (MEI)
0.7
puissance électrique du moteur (P2)
18.5 kW
matériau de la turbine/roue de pompe
acier inoxydable
protocole pris en charge pour PROFINET IO
Non
protocole pris en charge pour EtherNet/IP
Non
avec interface de communication RS-485
Non
avec interface de communication RS-232
Non
standard radio WLAN 802.11
Non
standard radio Bluetooth
Non
Classe de protection (IP)
IP55
fréquence
50 Hz
antidéflagration
Non
longueur d’encastrement
320 mm
matière du raccordement
fonte
tension assignée (Ue)
380...415 V
raccordement électrique
borne de raccordement
contact de commutation hors tension
Non
supporte le protocole KNX
Non
température ambiante
-30...60 °C
protocole pris en charge pour PROFIBUS
Non
régime
2934 1/min
Nombre de sorties relais
rond
Modèle type
vertical
volume refoulé max.
33.36 m³/h
hauteur d’élévation max.
194.6 m
longueur du câble
30 m
nombre de phases
3
poids
201.4 kg
Intensité
33.36 A
