CRNE5-5 N-P-A-E-HQQE 3x380-500 60HZ

Cordement à la tuyauterie est effectué par des accouplements PJE (Victaulic®). La pompe est équipée d'un moteur ventilé synchrone à aimant permanent, 3-phasé. Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2. Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée. Un panneau de commande sur la boîte à bornes du moteur permet le réglage du point de consigne requis ainsi que le réglage de la pompe sur fonctionnement "Min." ou "Max.", ou encore sur "Arrêt". L'indicateur Grundfos Eye sur le panneau de commande fournit une indication visuelle de l'état de la pompe : {_BL_}"Sous tension" : Le moteur fonctionne (voyants lumineux rotatifs verts) ou ne fonctionne pas (voyants lumineux verts allumés) {_BL_}"Avertissement " : Le moteur fonctionne toujours (voyants lumineux rotatifs jaunes) ou est arrêté (voyants lumineux jaunes allumés fixes) {_BL_}"Alarme" : Le moteur est arrêté (voyants lumineux clignotants rouges). Il est possible de communiquer avec la pompe au moyen de la télécommande Grundfos GO (accessoire). La télécommande permet d'effectuer des réglages supplémentaires et de prendre connaissance d'un certain nombre de paramètres tels que "Valeur réelle", "Vitesse", "Alimentation" et "Consommation électrique" totale. La boîte à bornes est équipée de nombreuses entrées et sorties permettant une utilisation du moteur dans les applications avancées où de nombreuses entrées et sorties sont nécessaires :

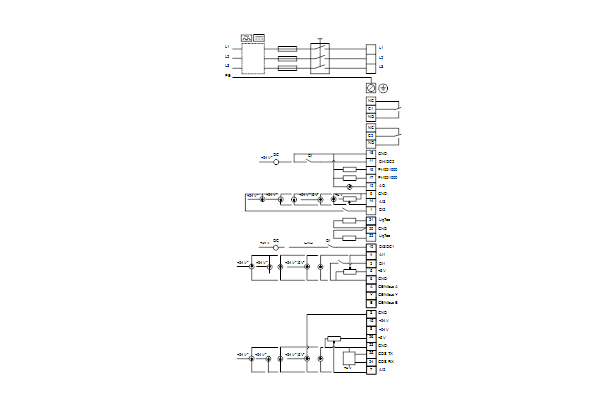

- deux entrées digitales dédiées - trois entrées analogiques, 0(4)-20 mA, 0-5 V, 0-10 V, 0.5 - 3.5 V ; le capteur de pression par défaut est branché à l'une de ces entrées - alimentation 5 V du potentiomètre et du capteur - une sortie analogique, 0-10 V, 0(4)-20 mA - deux entrées digitales configurables ou sorties collecteur ouvert - deux entrées Pt100/Pt1000 - LiqTec, entrée capteur de protection contre la marche à sec - entrée et sortie du capteur digital Grundfos - alimentation 24 V pour capteurs - deux sorties relais signal (contacts libres) - une connexion GENIbus - une interface pour le module fieldbus CIM Grundfos. Liquide: Liquide pompé: Eau Plage température liquide: -20 .. 120 °C Température liquide sélectionnée: 20 °C Densité: 998.2 kg/m³ Technique: Vitesse de rotation pour les données de la pompe: 3501 mn-1 Débit nominal: 6.9 m³/h Hmt nom.: 36.5 m Orientation de la pompe: Verticale Système de garniture mécanique: Simple Code de la garniture mécanique: HQQE Certifications: CE,EAC,UKCA,SEPRO Certifications pour l'eau potable: WRAS,ACS Tolérance courbe: ISO9906:2012 3B Matériaux: Base oui/non: Acier inoxydable Base oui/non: EN 1.4408 Base oui/non: AISI 316 Roue: Acier inox. Roue: EN 1.4401 Roue: AISI 316 Palier: SIC Installation: t ambiante max.: 50 °C Pression maximale de service: 25 bar Pression maximum à la température indiquée: 25 bar / 120 °C Pression maximum à la température indiquée: 25 bar / -20 °C Type raccordement: PJE Taille raccordement d'entrée: DN 32 Taille raccordement de sortie: DN 32 Pression nominale pour le raccordement: PN 50 Taille de la bride du moteur: FT115 Donnée électrique: Norme moteur: IEC Type moteur: 90SC Classe de rendement IE: IE5 Puissance nominale - P2: 1.5 kW Puissance (P2) requise par pompe: 1.5 kW Moteur sur- ou sous-dimensionné: Puissance moteur standard Fréquence d'alimentation: 50 / 60 Hz Tension nominale: 3 x 380-500 V Courant nominal: 2.90-2.40 A Cos phi - facteur de puissance: 0.92-0.85 Vitesse nominale: 360-4000 mn-1 Rendement: 88.9% Rendement moteur à pleine charge: 88.9 % Indice de protection (IEC 34-5): IP55 Classe d'isolement (IEC 85): F No moteur: 98190189 Commandes: Frequency converter: Intégré Capteur de pression: O Autres: Indice d'efficacité minimale, MEI ?: 0.57 Poids net: 27.1 kg Poids brut: 30 k

Crne5
