Hydro Multi-E 3 CME 10-2 U2 A-A-A-F-A

HYDRO MULTI-E 3 CME 10-2
Les groupes de surpression GRUNDFOS Hydro Multi-E sont conçus pour la distribution et la surpression d'eau claire dans les réseaux, les bâtiments collectifs, les hôtels, les industries, les hôpitaux, les écoles, etc.

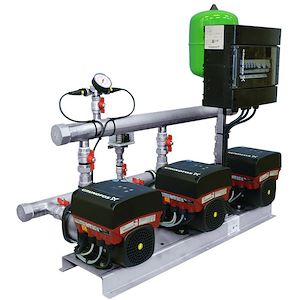

Le surpresseur GRUNDFOS Hydro Multi-E booster se compose de 2 à 3 pompes CME montées en parallèle sur un châssis commun avec toutes les fixations nécessaires.
L'Hydro Multi-E est monté sur un châssis en acier inoxydable (DIN W.
-Nr.
1.4301).
Du côté aspiration sont montés un collecteur d'aspiration (DIN W.
-Nr.
1.4401 ou DIN W.
-Nr.
1.4571), un pressostat monté sur une soupape de purge et un robinet d'arrêt.
Du côté refoulement, les pompes sont dotées d'un clapet anti-retour, d'un robinet d'arrêt, d'un manomètre, de deux capteurs de pression montés sur soupape de purge, d'un réservoir à diaphragme et d'un collecteur
de refoulement en acier inoxydable (DIN W.
-Nr. 1.4401 ou DIN W.
-Nr. 1.4571).
L'Hydro Multi-E est doté d'un commutateur marche/arrêt pour la tension d'alimentation.
L'Hydro Multi-E est conçu pour maintenir une pression constante indépendamment des modifications et fluctuations du débit.
Le contrôleur PI interne régule le nombre de pompes en fonctionnement et la vitesse des pompes en fonction du débit requis.
Le système peut être commandé directement via le panneau d'une des pompes ou au moyen du module Grundfos GO (disponible en option).
Caractéristiques :
- 2 sorties numériques
- 2 entrées numériques (une utilisée pour la protection contre la marche à sec)
- 2 entrées analogiques (une utilisée pour le capteur de la pression de refoulement)
- Fonction multi-maître
- 2 fonctions limite
- Fonction influence du point de consigne
- Fonction remplissage de la tuyauterie
- Moteurs PM haut rendement
Protocoles de communication disponibles :
-LON
-Profibus
-Modbus
-SMS/GSM/GPRS
-GRM
-BACnet
-BACnet IP
-Modbus TCP
-Profinet
Le surpresseur GRUNDFOS Hydro Multi-E est testé en usine et est prêt à fonctionner.
Liquide:
Liquide pompé: Eau
Plage température liquide: 5 .. 60 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Matériaux:
Corps de pompe: Acier inoxydable
Installation:
Pression maximale de service: 10 bar
Pression d'entrée maximum à l'aspiration: PN 10 bar
Bride standard: DIN ISO 7/1
Entrée collecteur: R 2 1/2
Sortie collecteur: R 2 1/2

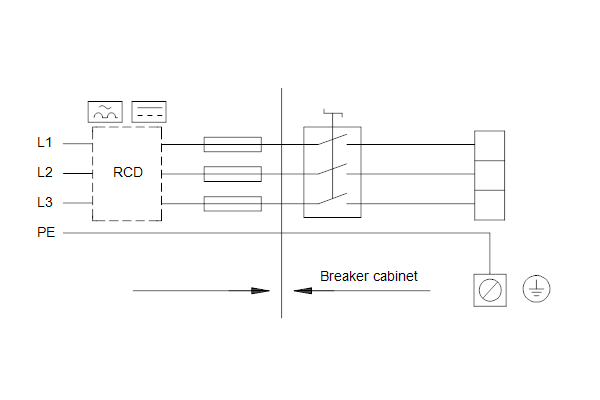

Donnée électrique:
Puissance (P2) pompe principale: 2.2 kW
Fréquence d'alimentation: 50 / 60 Hz
Tension nominale: 3 x 380-415 V
Courant nominal: 12.1 A
Méthode de démarrage: électronique
Indice de protection (IEC 34-5): IP54
Réservoir:
Volume du réservoir: 25 l
Réservoir: Oui
Autres:
Poids net: 127 kg
Poids brut: 137 kg
