CRN1S-36 A-P-A-E-HQQE 3x230/400 50HZ
Pompe centrifuge verticale multicellulaire avec orifices d'aspiration et de refoulement au même niveau. Les matériaux de la pompe en contact avec le liquide sont en acier inoxydable de haute qualité (EN 1.4401)
Accéder à la description complète
Détails du produit
CRN 1S-36 A-P-A-E-HQQE
Pompe centrifuge, multicellulaire, verticale avec orifices d'aspiration et de refoulement au même niveau (inline). Les matériaux de la pompe en contact avec le liquide sont en acier fin inoxydable. La transmission de puissance est effectuée par un accouplement. Le raccordement à la tuyauterie est effectué par des accouplements PJE (Victaulic®).
La pompe est équipée d'un moteur ventilé asynchrone monté sur pied, 3-phasé.
Liquide:
Liquide pompé: Eau
Plage température liquide: -20 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 2853 mn-1
Débit nominal: 0.9 m³/h
Hmt nom.: 139 m
Orientation de la pompe: Verticale
Système de garniture mécanique: Simple
Code de la garniture mécanique: HQQE
Certifications: CE,EAC,UKCA
Certifications pour l'eau potable: WRAS,ACS
Tolérance courbe: ISO9906:2012 3B
Matériaux:
Base: Acier inoxydable
Base: EN 1.4408
Base: AISI 316
Roue: Acier inox.
Roue: EN 1.4401
Roue: AISI 316
Palier: SIC
Installation:
Maximum ambient temperature: 60 °C
Pression maximale de service: 25 bar
Pression maximum à la température indiquée: 25 bar / 120 °C
Pression maximum à la température indiquée: 25 bar / -20 °C
Type raccordement: PJE
Taille raccordement d'entrée: DN 32
Taille raccordement de sortie: DN 32
Pression nominale pour le raccordement: PN 50
Taille de la bride du moteur: FT100
Donnée électrique:
Norme moteur: IEC
Type moteur: 80C
Classe de rendement IE: IE3
Puissance nominale - P2: 1.1 kW
Puissance (P2) requise par pompe: 1.1 kW
Fréquence d'alimentation: 50 Hz

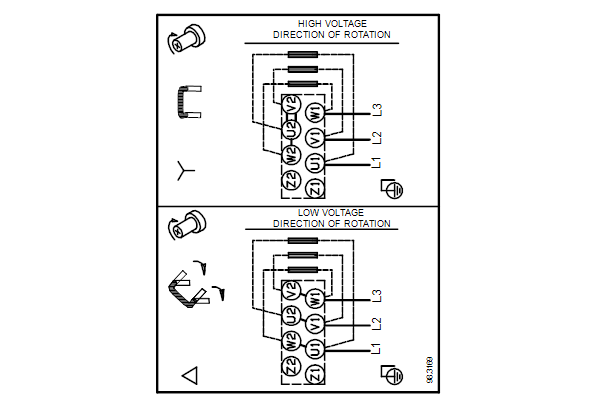

Tension nominale: 3 x 220-240D/380-415Y V
Courant nominal: 4.35/2.50 A
Intensité démarrage: 450-500 %
Cos phi - facteur de puissance: 0.83-0.76
Vitesse nominale: 2840-2870 mn-1
Rendement: IE3 82,7%
Rendement moteur à pleine charge: 82.7 %
Rendement moteur à 3/4 charge: 84.6 %
Rendement moteur à 1/2 charge: 85.4 %
Nombre de pôles: 2
Indice de protection (IEC 34-5): 55 Dust/Jetting
Classe d'isolement (IEC 85): F
No moteur: 85905176
Commandes:
Frequency converter: AUCUN
Autres:
Indice d'efficacité minimale, MEI : 0.54
Poids net: 34.6 kg
Poids brut: 40 kg
Volume d'expédition: 0.133 m3
N° VVS danois: 385910536
Crn1s
Connectez-vous
pour voir vos prix et les stocks
Sélectionner la quantité
P.
Min: 1 P. | Multiple: 1 P.
Min: 1 P. | Multiple: 1 P.
Spécificités techniques
Info produit
Gamme
Crn1s
Multiple de vente
1
Code Douane
84137075
Pompe centrifuge multicellulaire
étage de pression pour raccordement de flasque sortie
autre
raccord de l'étage de compression à bride côté entrée
autre
classe de qualité raccord
acier inoxydable RVS 316 (1.4408)
type raccordement côté sortie
autre
diamètre raccordement côté refoulement
210.00 mm
diamètre raccordement côté refoulement
1 1/4 pouces (32)
diamètre raccordement côté alimentation
1 1/4 pouces (32)
raccord côté d’alimentation
autre
classe de qualité matériau hélice
acier inoxydable 316 (1.4401)
température moyenne (permanente)
-20...120 °C
classe de qualité corps de pompe
acier inoxydable RVS 316 (1.4408)
moteur avec arbre rallongé
Non
classe d’isolation selon IEC
F
hauteur pompe
1108 mm
matériau corps de pompe
acier inoxydable
Pression de travail max.
25 bar
moteur à régulation du régime
sans
type de réglage de vitesse
autre
amorçage automatique
Non
standard radio 4G
Non
standard radio 2G
Non
protocole pris en charge pour le bus LIN
Non
protocole pris en charge pour LON / LONWorks
Non
protocole pris en charge pour BACnet IP
Non
protocole pris en charge pour BACnet MS / TP
Non
protocole pris en charge pour Modbus RTU
Non
protocole pris en charge pour Modbus TCP
Non
protocole pris en charge pour CAN / CANOpen
Non
compteur d'impulsions d'interface
Non
interface Pulse Width Modulation (PWM)
Non
interface PT100 / PT1000 / PTC
Non
signal d'interface 0-20 mA / 4-20 mA
Non
standard radio 5G
Non
signal d'interface 0-10 V / 2-10 V
Non
avec protection contre la marche à sec
Non
communication
sans
classe d'efficacité du moteur
IE3
moteur standard
Oui
type de raccordement côté sortie
autre
raccordement standard côté entrée
autre
hauteur de refoulement selon débit volumétrique (BEP)
1362.76 kPa
débit volumétrique (BEP)
0.9 m³/h
indice d'efficacité minimum (MEI)
0.54
puissance électrique du moteur (P2)
1.1 kW
matériau de la turbine/roue de pompe
acier inoxydable
protocole pris en charge pour PROFINET IO
Non
protocole pris en charge pour EtherNet/IP
Non
avec interface de communication RS-485
Non
avec interface de communication RS-232
Non
standard radio WLAN 802.11
Non
Classe de protection (IP)
IP55
standard radio Bluetooth
Non
fréquence
50 Hz
antidéflagration
Non
longueur d’encastrement
210 mm
matière du raccordement
acier inoxydable
tension assignée (Ue)
220...240 V
raccordement électrique
borne de raccordement
contact de commutation hors tension
Non
supporte le protocole KNX
Non
Nombre de sorties relais
autre
hauteur d’élévation max.
208.8 m
protocole pris en charge pour PROFIBUS
Non
température ambiante
-30...60 °C
régime
2853 1/min
Modèle type
vertical
longueur du câble
0.9 m
nombre de phases
3
poids
34.584 kg
Intensité
2.5 A
