CRN3-6 A-FGJ-A-E-HQQE 3x230/400 50HZ
Pompe centrifuge verticale multicellulaire avec orifices d'aspiration et de refoulement au même niveau. Les matériaux de la pompe en contact avec le liquide sont en acier inoxydable de haute qualité (EN 1.4401)
Accéder à la description complète
Détails du produit
CRN 3-6 A-FGJ-A-E-HQQE
Pompe centrifuge, multicellulaire, verticale avec orifices d'aspiration et de refoulement au même niveau (inline). Les matériaux de la pompe en contact avec le liquide sont en acier fin inoxydable. La garniture mécanique à cartouche assure une grande fiabilité, une manipulation sécurisée ainsi qu'une maintenance et un accès faciles. La transmission de puissance est effectuée par un accouplement. Le raccordement à la tuyauterie est effectué par des brides combinées DIN-ANSI-JIS.
La pompe est équipée d'un moteur ventilé asynchrone monté sur pied, 3-phasé.
Liquide:
Liquide pompé: Eau
Plage température liquide: -20 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 2856 mn-1
Débit nominal: 3 m³/h
Hmt nom.: 28.5 m
Orientation de la pompe: Verticale
Système de garniture mécanique: Simple
Code de la garniture mécanique: HQQE
Certifications: CE,EAC,UKCA
Certifications pour l'eau potable: WRAS,ACS
Tolérance courbe: ISO9906:2012 3B
Matériaux:
Base: Acier inoxydable
Base: EN 1.4408
Base: AISI 316
Roue: Acier inox.
Roue: EN 1.4401
Roue: AISI 316
Palier: SIC
Installation:
Maximum ambient temperature: 60 °C
Pression maximale de service: 25 bar
Pression maximum à la température indiquée: 25 bar / 120 °C
Pression maximum à la température indiquée: 25 bar / -20 °C
Type raccordement: DIN / ANSI / JIS
Taille raccordement d'entrée: DN 25/32
Taille raccordement de sortie: DN 25/32
Pression nominale pour le raccordement: PN 25
Classe des brides d'entrée: 300 lb
Taille de la bride du moteur: FT85
Donnée électrique:
Norme moteur: IEC
Type moteur: 71B
Classe de rendement IE: IE3
Puissance nominale - P2: 0.55 kW
Puissance (P2) requise par pompe: 0.55 kW
Fréquence d'alimentation: 50 Hz

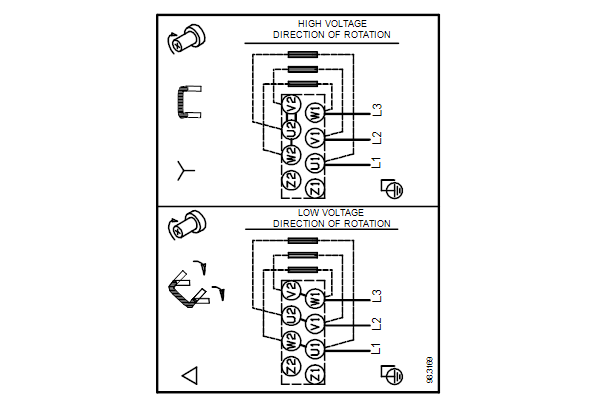

Tension nominale: 3 x 220-240D/380-415Y V
Courant nominal: 2.50/1.44 A
Intensité démarrage: 580-620 %
Cos phi - facteur de puissance: 0.80-0.70
Vitesse nominale: 2830-2850 mn-1
Rendement: IE3 77,8%
Rendement moteur à pleine charge: 77.8 %
Rendement moteur à 3/4 charge: 81.5 %
Rendement moteur à 1/2 charge: 79.5 %
Nombre de pôles: 2
Indice de protection (IEC 34-5): 55 Dust/Jetting
Classe d'isolement (IEC 85): F
No moteur: 85805103
Commandes:
Frequency converter: AUCUN
Autres:
Indice d'efficacité minimale, MEI : 0.70
Poids net: 21.5 kg
Poids brut: 24.3 kg
Volume d'expédition: 0.063 m3
N° LVI finlandais: 4925586
Crn3
Connectez-vous
pour voir vos prix et les stocks
Sélectionner la quantité
P.
Min: 1 P. | Multiple: 1 P.
Min: 1 P. | Multiple: 1 P.
Spécificités techniques
Info produit
Gamme
Crn3
Code Douane
84137075
Multiple de vente
1
Pompe centrifuge multicellulaire
étage de pression pour raccordement de flasque sortie
PN 25
raccord de l'étage de compression à bride côté entrée
PN 25
type raccordement côté sortie
à bride
classe de qualité raccord
acier inoxydable RVS 316 (1.4408)
diamètre raccordement côté refoulement
250.00 mm
diamètre raccordement côté refoulement
1 1/4 pouces (32)
diamètre raccordement côté alimentation
1 1/4 pouces (32)
raccord côté d’alimentation
à bride
classe de qualité matériau hélice
acier inoxydable 316 (1.4401)
température moyenne (permanente)
-20...120 °C
classe de qualité corps de pompe
acier inoxydable RVS 316 (1.4408)
moteur avec arbre rallongé
Non
classe d’isolation selon IEC
F

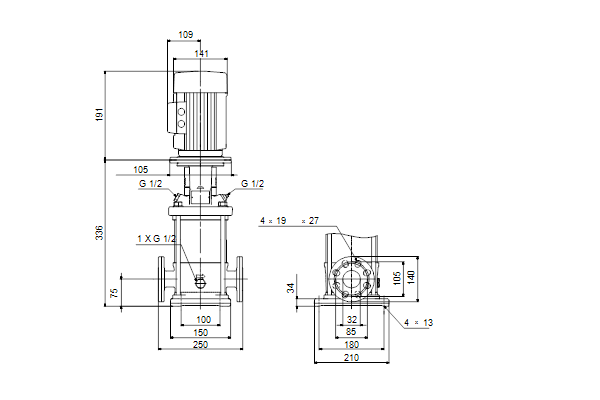

hauteur pompe
527 mm
matériau corps de pompe
acier inoxydable
Pression de travail max.
25 bar
moteur à régulation du régime
sans
type de réglage de vitesse
autre
amorçage automatique
Non
standard radio 4G
Non
standard radio 2G
Non
protocole pris en charge pour le bus LIN
Non
protocole pris en charge pour BACnet IP
Non
protocole pris en charge pour BACnet MS / TP
Non
protocole pris en charge pour LON / LONWorks
Non
protocole pris en charge pour Modbus RTU
Non
protocole pris en charge pour Modbus TCP
Non
protocole pris en charge pour CAN / CANOpen
Non
compteur d'impulsions d'interface
Non
interface Pulse Width Modulation (PWM)
Non
interface PT100 / PT1000 / PTC
Non
signal d'interface 0-20 mA / 4-20 mA
Non
signal d'interface 0-10 V / 2-10 V
Non
standard radio 5G
Non
avec protection contre la marche à sec
Non
communication
sans
classe d'efficacité du moteur
IE3
moteur standard
Oui
type de raccordement côté sortie
EN 1092-2
raccordement standard côté entrée
EN 1092-2
hauteur de refoulement selon débit volumétrique (BEP)
279.41 kPa
débit volumétrique (BEP)
3 m³/h
indice d'efficacité minimum (MEI)
0.7
puissance électrique du moteur (P2)
0.55 kW
matériau de la turbine/roue de pompe
acier inoxydable
protocole pris en charge pour PROFINET IO
Non
protocole pris en charge pour EtherNet/IP
Non
avec interface de communication RS-485
Non
avec interface de communication RS-232
Non
standard radio WLAN 802.11
Non
standard radio Bluetooth
Non
Classe de protection (IP)
IP55
fréquence
50 Hz
antidéflagration
Non
longueur d’encastrement
250 mm
matière du raccordement
acier inoxydable
raccordement électrique
borne de raccordement
contact de commutation hors tension
Non
tension assignée (Ue)
220...240 V
supporte le protocole KNX
Non
hauteur d’élévation max.
39.5 m
protocole pris en charge pour PROFIBUS
Non
régime
2856 1/min
température ambiante
-30...60 °C
Nombre de sorties relais
rond
volume refoulé max.
1.44 m³/h
longueur du câble
3 m
nombre de phases
3
poids
21.518 kg
Modèle type
vertical
Intensité
1.44 A
