TPE 100-240/2 S-A-F-A-BQQE-MWB

TPE 100-240/2 S-A-F-A-BQQE-MDB
Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie.
La pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 16 (EN 1092-2 et ISO 7005-2).
La pompe est équipée d'un moteur ventilé synchrone à aimant permanent. Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2.
Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée. La pompe est équipée d'un capteur de pression différentielle.
Commandes:
Frequency converter: Intégré
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 2910 mn-1
Débit nominal: 94.5 m³/h
Hmt nom.: 20.3 m
Diamètre réelle de la roue mobile: 137 mm
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B2
Matériaux:
Corps de pompe: Fonte
Corps de pompe: EN-GJL-250
Corps de pompe: ASTM class 35
Roue: Fonte
Roue: EN-GJL-200
Roue: ASTM class 30
Installation:
Plage température ambiante: -20 .. 50 °C
Pression maximale de service: 16 bar
Pression maximum à la température indiquée: 16 bar / 120 °C
Type raccordement: DIN
Taille du raccordement: DN 100
Pression nominale pour le raccordement: PN 16

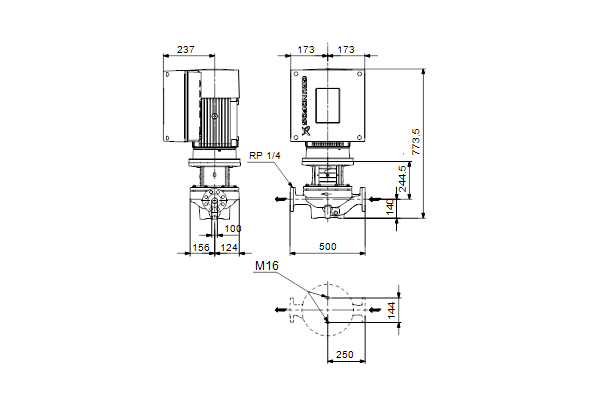

Entraxe: 500 mm
Taille de la bride du moteur: FF265
Donnée électrique:
Type moteur: 132SF
Classe de rendement IE: IE5
Puissance nominale - P2: 7.5 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-500 V
Courant nominal: 14.1-11.2 A
Cos phi - facteur de puissance: 0.93-0.89
Vitesse nominale: 360-4000 mn-1
Rendement: 92.5%
Rendement moteur à pleine charge: 92.5 %
Nombre de pôles: 2
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
No moteur: 98971272
Autres:
Indice d'efficacité minimale, MEI : 0.58
Poids net: 106 kg
Poids brut: 133 kg
Volume d'expédition: 0.4 m3
N° VVS danois: 381946240
N° LVI finlandais: 4616422
N° NRF norvégien: 9043641

Tpe 100 série 2000
