Minuterie d'escalier électronique, 1 module sur rail DIN, 230 V CA, temporisation réglable de 0,5 à 20 min avec réarmement immédiat. Interrupteur à bascule pour éclairage permanent, détection automatique 3/4 conducteurs, 10 AX, 2600 W, 600 W de LED.

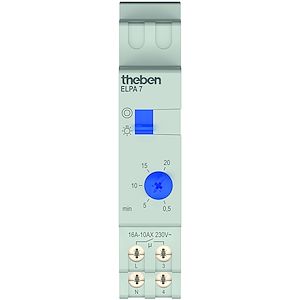

L'ELPA 7 (réf. 0070002) est une minuterie d'escalier électronique en largeur 1 module, destinée au montage sur rail DIN et alimentée en 230 V CA. Elle commande l'éclairage de la cage d'escalier pendant une temporisation réglable de 0,5 à 20 min, avec réarmement immédiat et un interrupteur à bascule pour l'éclairage permanent. Elle appartient à la famille Contrôle du temps et de la lumière, catégorie Minuteries d'escalier.
Fonctions
La fiche technique décrit les fonctions suivantes :
•minuterie d'escalier électronique avec réglage de temporisation de 0,5 à 20 min et durée d'allumage de 100 % ;
•possibilité de réarmement immédiat de la temporisation ;
•interrupteur à bascule pour éclairage permanent ;
•grande précision de marche ;
•préavis d'extinction et commutation au passage par zéro de la tension, tous deux indiqués dans les caractéristiques techniques.
Puissance de commutation et charges
Le contact à fermeture offre une puissance de commutation de 10 AX pour 230 V CA (cos φ = 0,3) et de 16 A pour 230 V CA (cos φ = 1), avec un courant de commutation max. de 800 A / 200 µs et une distance d'ouverture inférieure à 3 mm (µ). La sortie de commutation est non libre de potentiel (230 V). La fiche indique 2600 W de lampes à incandescence / halogène, 2600 VA de tubes fluorescents compensés en série (couplage en duo ou non compensée), 1300 W (130 µF) à compensation parallèle, 1100 W de tubes fluorescents (RPE), 55 W de lampes LED de moins de 2 W et 600 W de lampes LED de 2-8 W comme de plus de 8 W. La charge de lampe fluorescente est de 100 mA.
Raccordement
L'affectation des bornes est identique au modèle ELPA 8. L'appareil détecte automatiquement le raccordement 3 ou 4 conducteurs : 4 conducteurs avec un raccordement pour l'éclairage du sol, le raccordement 3 conducteurs étant désormais interdit pour les nouvelles installations. L'entrée de bouton-poussoir dispose d'une protection anti-surcharge électronique. Cette version ne comporte pas d'entrée multi-tension.
Caractéristiques électriques et environnement
Alimentation 230 V CA, 50 - 60 Hz ; consommation stand-by d'environ 0,3 W ; largeur 1 module pour montage sur rail DIN. Le boîtier en thermoplastiques auto-extinguibles résistant aux hautes températures répond à la classe de protection II et à l'indice de protection IP 20, pour une température ambiante de -10 °C à 50 °C.
