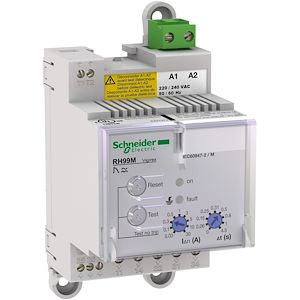

Vigirex RH99M - relais différentiel - réarmement manuel - 220-240Vca - 0,03-30A
VigiPacT - Vigirex RH99M - relais différentiel - réarmement manuel - 220-240Vca - 0,03-30A - H81mmxL54mmxP74mm - réglable 9 positions - tension d'alimentation : 220..240 V CA 50/60 Hz 55 à 110 %
Accéder à la description complète
Détails du produit
RH99M est un relais de protection contre les courants résiduels à montage sur rail DIN Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie et les moteurs Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé Il déclenche le disjoncteur associé lorsque le courant résiduel de fonctionnement réglé est dépassé La tension d'alimentation opérationnelle est comprise entre 220 VCA et 240 VCA 50/60Hz La sensibilité au courant est sélectionnable avec 9 seuils de 30 mA à 30 A La temporisation est sélectionnable avec 9 réglages d'instantané à 4,5 s Il nécessite une réinitialisation manuelle locale après l'élimination d'un défaut La tension du système de distribution surveillée est jusqu'à 1000 VCA 50/60/400 Hz Il est installé sur un rail DIN à l'intérieur d'un tableau et l'indice de protection est IP40 Il doit être associé à un tore compatible Schneider Electric It must be associated with a compatible Schneider Electric toroid.
Vigipact
Connectez-vous
pour voir vos prix et les stocks
Sélectionner la quantité
P.
Min: 1 P. | Multiple: 1 P.
Min: 1 P. | Multiple: 1 P.
Spécificités techniques
Info produit
Gamme
Vigipact
Multiple de vente
1
Code Douane
85364900
Relais de surveillance de courant différentiel
nombre de contacts en tant qu'inverseurs
1
tension de fonctionnement CA 50 Hz
220...240 V
valeur de fonctionnement intensité de courant 2
0...30000 mA
nombre de contacts en tant que contacts à fermeture
1
nombre de contacts en tant que contacts à ouverture
0
valeur de fonctionnement intensité de courant 1
0.03...30 mA
tension de fonctionnement CA 60 Hz
220...240 V
délai de temporisation du déclenchement min. réglable
0 s
délai de temporisation du déclenchement max. admissible
4.82 s
tension d'alimentation CA 60 Hz
220...240 V
tension d'alimentation CA 50 Hz
220...240 V
fréquence de fonctionnement nominale
50...400 Hz
Courant de commutation
8 A
type de tension de fonctionnement
AC
avec pinces amovibles
Non
alimentation externe requise
Oui
Finition du raccordement électrique
raccordement à vis
affichage du courant différentiel
Non
mémorisation possible des défaillances
Non
plage de mesure du courant
0.015...60 mA
Profondeur
74 mm
Type de tension d'alimentation
AC
plage de mesure de la tension
0...1000 V
Hauteur
97 mm
fonction
pour réseaux à tension alternative
Largeur
54 mm
