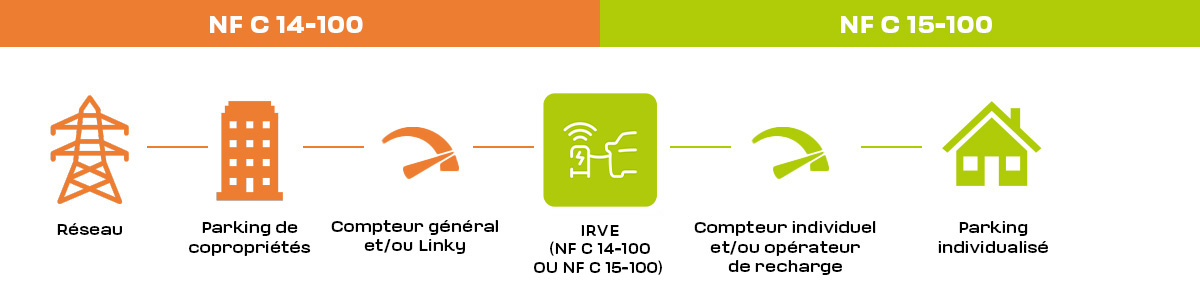

| NF C 14-100 | NF C 15-100 | |
|---|---|---|
| Réseau électrique concerné | Public | Privé |
| Acteurs principalement concernés | Gestionnaires/installateurs agréé Enedis | Installateurs et particuliers |
| Types d’installations principalement concernées | Extérieures ou copropriétés | Intérieures (habitations individuelles ou collectives) |
| Responsabilité de L’installation | Avant le disjoncteur/compteur (inclus) réseau | Après le disjoncteur/compteur réseau |
| Applications |
|
|
| Mention importante | La norme NF C 14-100 concerne essentiellement les professionnels agréés Enedis qui réalisent les travaux de maintenance du réseau de distribution public en basse tension. Ils sont les seuls habilités à intervenir sur ces installations. La dernière mise à jour de la NF C 14-100 est celle de juillet 2021 | Toute nouvelle installation électrique doit être validées par le Consuel afin d’assurer le respect des prescriptions de la norme NF C 15-100. |
Astuce en copropriétés :
Le compteur Linky (Enedis) ainsi que la colonne horizontale sont tous deux assujettis à la NF C 14-100.
Le choix d’un opérateur de gestion et comptabilisation individualisé comme Freshmile by Rexel à la place d’un compteur Linky simplifie l’installation IRVE, la rend flexible et évolutive dans le temps (adaptation illimitée de l’installation au gré des évolutions technologiques liées aux bornes et/ou aux véhicules).
Moins contraignante qu’une installation soumise à la NF C 14-100, la réalisation d’une installation IRVE dans le cadre de la NF C 15-100 ne nécessite pas de faire appel à un installateur agréé devant suivre le cahier des charges Enedis.
La section de câble est à associer par point de charge ( Ex : une borne double a 2 points de charge : 2 câbles sont donc à tirer). A noter que les sections de câbles peuvent varier en fonction de la longueur des câbles d’alimentation (pour la NF C 14-100 principalement) et du nombre de points de charge à alimenter* :
Nombre maximum de points de charge pouvant être alimentés à pleine puissance simultanément par section de câble** :
| Puissance des points de charge | 3,7 Kw 16A mono | 7,4 Kw 32A mono | 11 Kw 16A tri | 22 Kw 32A tri | ||
|---|---|---|---|---|---|---|
| Câble principal (Travée) | AR2V | AR2V 1x50 / Monophasé | 7 | 3 | - | - |
| AR2V 1x50 / Triphasé | - | - | 2 | 1 | ||
| AR2V 1x95 / Monophasé | 10 | 5 | - | - | ||
| AR2V 1x95 / Triphasé | - | - | 4 | 2 | ||
| Neobus LSOH (4 x AR2V) | AR2V 4x1x50 / Monophasé | 28 | 12 | - | - | |
| AR2V 4x1x50 / Triphasé | - | - | 8 | 4 | ||
| AR2V 4x1x95 / Monophasé | 42 | 21 | - | - | ||
| AR2V 4x1x95 / Triphasé | - | - | 15 | 7 | ||
| Câble de raccordement (Borne - Compteur) | Longueur < 100m - monophasé | 3G2,5mm² | 3G10mm² | - | - | |
| Longueur < 100m - triphasé | - | - | 5G2,5mm² | 5G10mm² | ||
*L’installateur d’une infrastructure IRVE doit être formé, qualifié et avoir acquis les compétences nécessaires aux calculs de charge électrique pour déterminer la section de câble appropriée ainsi que le pouvoir de coupure.
**Les valeurs ci-dessus vous sont données à titre indicatif. Préconisées par Rexel suivant la majorité des fiches techniques de nos partenaires, elles ne tiennent pas compte des chutes de tensions, modes de pose ou encore des coefficients de foisonnement. Nous vous invitons à vous reporter aux recommandations du fabricant associées à vos équipements lors de l’installation.
Aucune particularité par rapport au reste de l’installation
Câblage intégré dans le mur Câblage mural et visible
Notre offre partenaire adaptée aux projets de mobilités douces nécessitant une grande flexibilité
*Etude spécifique nécessaire pour déterminer l’utilisation d’un câble cuivre (R2V) ou Aluminium.
Chemin de câbles métallique (fil/tôle)
Cheminements plastiques minimum IK10 (gaine, goulotte, IRL, chemin de câbles)
N.B : Les parkings de copropriété sont soumis à des obligations d’installation autour de la colonne horizontale. Les cheminements circulant après la borne de recharge doivent présenter un indice minimum de résistance aux chocs IK10. Les câbles alimentant l’ensemble de cette colonne pour alimenter les bornes doivent présenter une Euroclasse minimum Cca (performance élevée face aux incendies) selon la RPC*.
Cheminement avant la borne : métal
Cheminement après la borne : IK10
*RPC : Réglementation des Produits de Construction
